Sebelum melakukan konfigurasi mikrotik, sebaiknya Anda membuat dahulu topologi jaringannya. Saat ini topologi yang digunakan masih sederhana. Lihat pada gambar:

Dapat dilihat pada gambar diatas, terdapat 1 link ke luar yaitu ke jaringan internet. Anggap saja kita diberikan IP oleh isp dengan network 192.168.8.1 untuk ip router 192.168.8.10  dan untuk gatewaynya 192.168.8.1

1.                   Langkah pertama adalah, koneksikan port 2 ke modem mikrotik, dan port 3 ke pc Anda. Jalankan winboxnya Buka aplikasi winbox, kemudian isi kolom di winbox seperti ini:

Connect To = MAC address

Login = admin

Password = Silahkan di kosongkan

Kemudian Klik “Connect”



Jika sudah selesai kita akan mendapatkan tampilan seperti berikut:
pada gambar diatas, adalah interface GUI dari mikrotik. Pada sidebar sebelah kiri. Itu adalah list fungsi dari mikrotik mulai dari Wizzard Konfig (quick set) hingga manual dari penggunaan mikrotik.
2.    Setelah Anda masuk ke gui nya mikrotik, pertama-tama kita akan mulai dengan merubah nama interface, agar tidak menyulitkan Anda untuk mencari port mana untuk mana.

•     Klik tombol Interface maka akan muncul jendela baru, yaitu list interface.

•     Double klik pada salah satu interface untuk merubah nama interface tersebut. Kita beri nama  “Ethernet 2” (WAN) ini adalah link ke ISP/Modem

•     Kemudian pada “Ethernet 3” (LAN)

Lihat contoh pada gambar di bawah ini:

3.            Selanjutnya memberi IP pada setiap Ethernet, pertama kita beri IP pada interfaces internet (IP yang diberikan oleh ISP), berikut caranya:

•             Klik IP > address > “+“

•             Address : 192.168.22.2/30

•             Network : (Di kosongkan)

•             Interface : ether2

•             Kemudian klik “OK”

4.            Kemudian langkah selanjutnya adalah memberikan IP pada interfaces LAN, isi kolom seperti ini:

•             Address : 10.22.22.1/24

•             Network : (Di kosongkan saja karena akan mengikuti subnet diatas)

•             Interface : ether3

•             Kemudian klik OK

5.            Langkah selanjutnya membuat route dengan gateway yang diberikan oleh provider ISP, berikut caranya:

•             “Klik IP” > “ROUTES” > “+”

•             Dst-address : 0.0.0.0/0

•             Gateway : 192.168.22.1

•             Klik OK

NOTE: jika berstatus AS maka konfigur berjalan dengan lancar, tapi jika berstatus S berarti ada yang salah dalam pembuatan ip address atau pada gateway yang ditentukan.

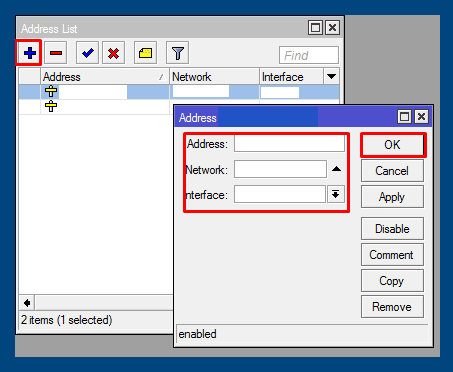

6.            Pada gambar dibawah ini adalah jendela untuk melakukan input IP Address.

Setelah itu, kita akan setting DNS server. DNS ini biasanya sudah diberikan juga bersamaan dengan IP Public, jika Anda memiliki IP DNS ini, silahkan masukkan pada DNS tersebut. Jika tidak memiliki IP DNS tersebut, maka kita akan menggunakan IP DNS Google yaitu:

•             8.8.4.4

Setelah itu Centang : “Allow-remote-request”, Kemudian klik “OK”

7. Untuk mengecek status koneksi internet. Buka New terminal kemudian cek dengan PING
GOOGLE.COM. Apabila status replay maka router sudah konek internet.

8. Untuk langkah selanjutnya adalah membuat NAT=MASQUERADE yang digunakan agar IP
LOCAL atau area local dapat terhubung internet. Cara seperti dibawah ini:

• Klik IP > FIREWALL > NAT > +
• Tab general.
• Chain= srcnat
• Out-interface= ether2(etherwan)
• Tab action.
• Action=Masquerade
• Kemudian klik OK

Jika sudah Selesai Maka anda akan mendapatkan tampilan seperti berikut:

9. Kemudian setting IP pada leptop anda masuk ke menu network and sharing center

• Klik Local area connection – properties – network protocol version 4
• IP address: 10.22.22.2
• Subnet mask: 255.255.255.0
• Default gateway: 10.22.22.1
• preferred DNS serve : 8.8.8.8
• alternate DNS Server : 9.9.9.9
• Kemudian klik OK

Langkah terakhir Tunggu beberapa saat jika sudah selesai maka lambang internet akan muncul seperti gambar berikut:

Untuk meyakinkan bahwa inter sudah berjalan di laptop kita, selanjutnya bisa kita buka command prompt caranya klik tampilan windows didalam kotak search programs, ketik CMD – enter  lalu ketik ping google.com jika setatus replay maka menunjukan bahwa leptop kita  sudah terkoneksi internet seperti gambar berikut:

Itulah tutorial cara setting mikrotik standart
